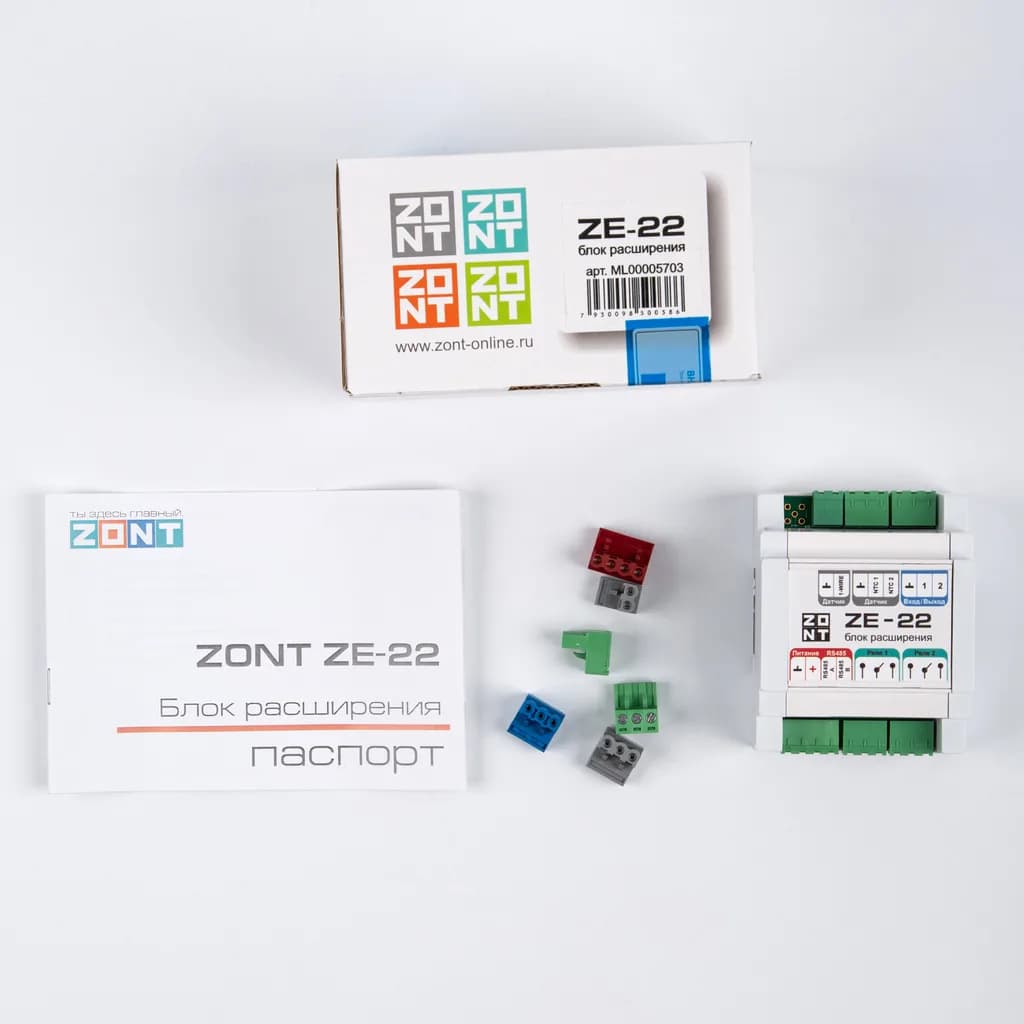

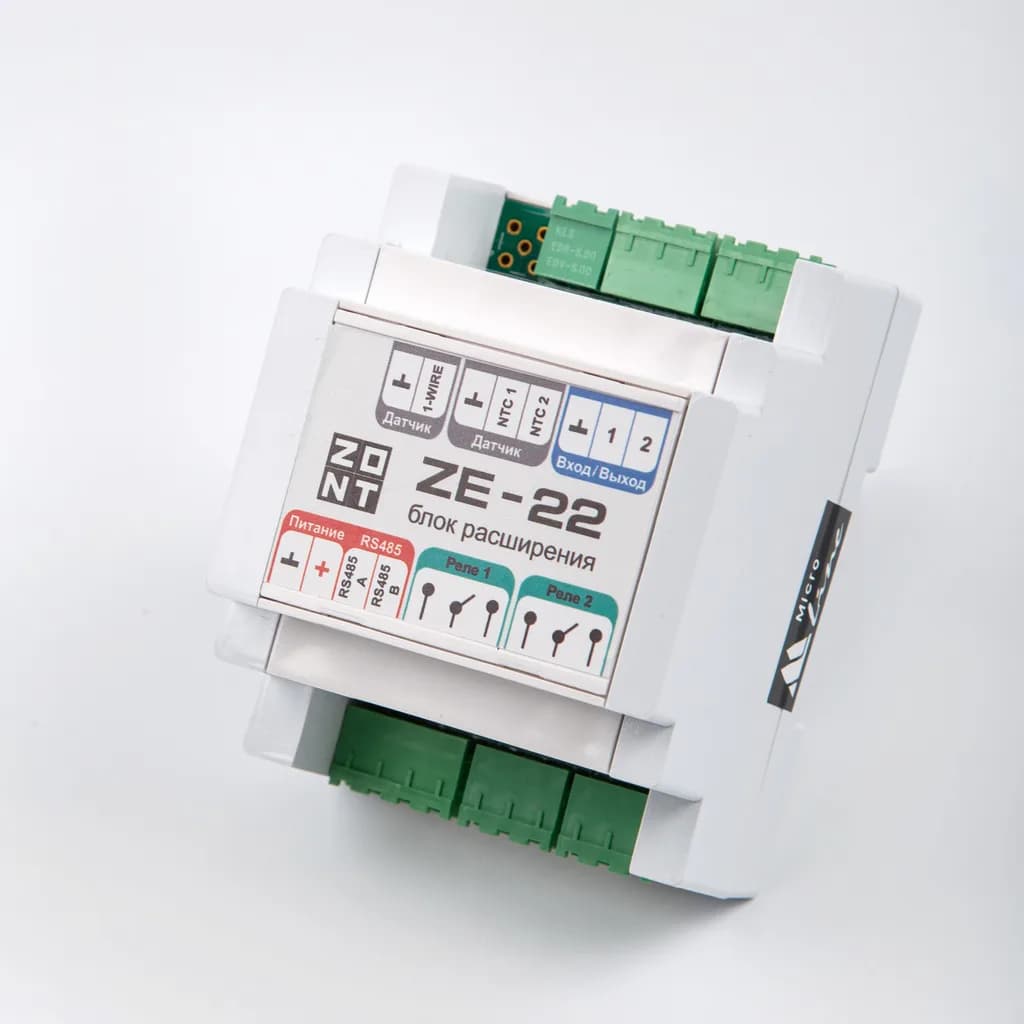

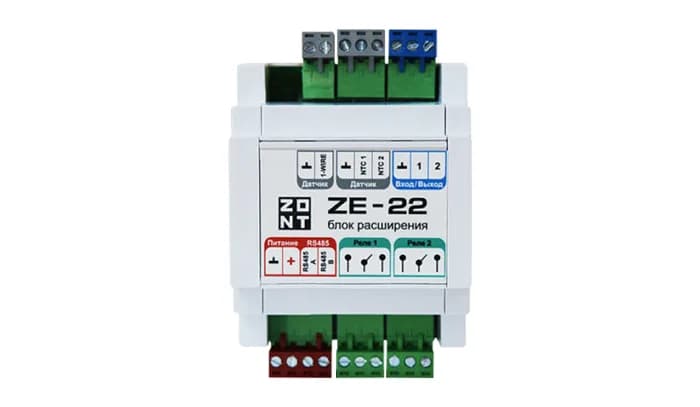

ZONT Блок расширения ZE-22 (793-)

Блок расширения ZE-22 для контроллеров для увеличения числа Входов/Выходов универсальных контроллеров Обеспечивает обмен данными с контроллером по интерфейсам RS-485 и K-Line Контролирует состояние охранных и информационных датчиков различного назначения Поддерживает подключение датчиков NTC, цифровых и аналоговых датчиков температуры Управляет работой релейных и универсальных выходов Поддерживает подключение дополнительных цифровых устройств Дополнительные входы/выходы контроля и управления На объектах с многоконтурной системой отопления, где системой автоматизации могут быть охвачены несколько сооружений, для расширения аппаратных возможностей универсальных контроллеров ZONT H1000+ PRO, H1000+ PRO.V2, H1500+ PRO, H2000+ PRO, H2000+ PRO.V2 применяется блок расширения ZONT ZE-22. Блок не требует отдельного программирования. При подключении к контроллеру в настройках автоматически появляется возможность использования входов и выходов блока для реализации алгоритмов контроля и управления. 2 дополнительных управляемых выхода Назначение универсальных выходов определяется настройкой основного контроллера ZONT. Каждый из них может быть использован как аналоговый вход для контроля датчиков различного назначения или как выход «открытый коллектор» для управления исполнительным механизмом и электрическим прибором. 2 дополнительных релейных выхода Блок расширения ZE-22 имеет 2 релейных выхода, реализуемых через встроенные реле (7А / DC 28В; 3А / AC 240В). Выходы используются для управления различными исполнительными механизмами и электрическими приборами. 2 специальных входа для датчиков NTC Предназначены для прямого подключения помехозащищенных датчиков NTC-10. Интерфейс 1-WIRE для контроля цифровых датчиков температуры К блоку расширения ZONT ZE-22 предусмотрена возможность подключения шлейфа цифровых датчиков температуры DS18S20 / DS18B20. Интерфейсы обмена данными с контроллером ZONT RS-485 Блок расширения ZE-22 может подключаться к контроллеру ZONT через интерфейс RS-485. При таком виде связи оптимальное удаление блока от контроллера составляет 100 м. При больших расстояниях рекомендуется устанавливать дополнительные резисторы 120 Ом между клеммами RS-485A и RS-485B с обоих концов линии и использовать специальную витую пару CAT5. Радиочастоты Для подключения радиодатчиков и устройств ZONT на защищенной частоте 868МГц понадобится радиомодуль. Совместимость с устройствами ZONT H1000+ PRO ZONT H1000+ PRO.V2 ZONT Н1500+ PRO ZONT H2000+ PRO ZONT H2000+ PRO.V2 Входы/выходы 2 релейных выходов 2 универсальных входа/выхода 4 входа NTC Поддерживаемые интерфейсы RS-485 1-Wire
